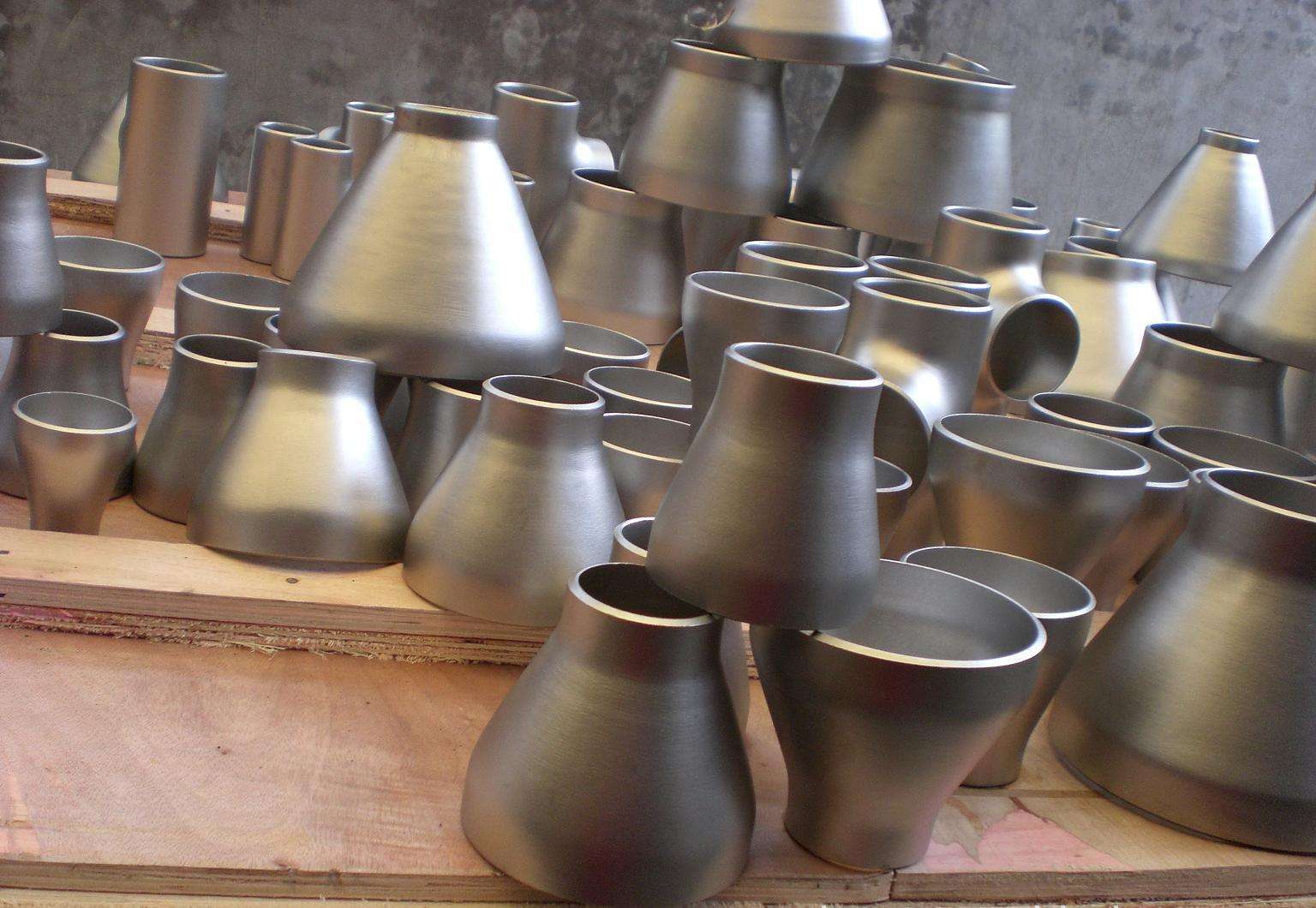

翻邊是重慶管件沖壓成形的基本工序之一, 翻邊分為內緣翻邊和外緣翻邊, 對重慶管件的孔進行翻邊稱為內緣翻邊, 或簡稱為翻孔;對重慶管件的外緣進行翻邊稱為外緣翻邊"

　　1.翻邊變形分析

　　直線翻邊: 翻的邊部沒有變形"

　　伸長翻邊和收縮翻邊: 其邊部分有變形, 由模具取出時, 其形狀會發生變化, 這種變化不單是角度的變化, 包括其棱線在內, 形狀整體部將起變化"

　　2 棱線變化防止對策

　　(1) 在翻邊處增設加強筋, 增加其剛性"

　　(2 )不管副申長翻邊, 還是收縮翻邊, 設法減少殘留內應力"

　　重慶管件的翻邊回彈

　　伴隨有彈性變形, 當外載荷去除后, 塑性變形保留下來, 而彈性變形會完全消失, 使翻邊件的形狀和尺寸發生變化而與模具尺寸不一致, 這種現象叫回彈 "

　　1.回彈產生的原因分析及防止措施

　　(1) 壓料器對回彈的影響"如圖4所示, 截面形狀, 翻邊極易回彈, 需保證壓料芯圖示位置/墩死 , 防止制件翻邊后型面不發生回彈"

　　(2) 翻邊間隙對回彈的影響凸凹模間隙選取原則: (間隙與材料機械性能和板厚有關)

　　鋼板: 間隙C = (1.05一1.15)t

　　有色金屬: 間隙C = (1.0一1.1)t

　　注: t- 工件料厚

　　實際上精確地確定翻邊間隙是相當復雜的, 影響重慶管件翻邊間隙的因素相當多, 有些因素不可控"從工序件本身的形狀, 翻邊展開的精確程度到板料厚度公差! 模具制造精度以及壓力機的導軌間隙, 都對其產生影響"因此翻邊間隙需要在模具調試時最后確定。
