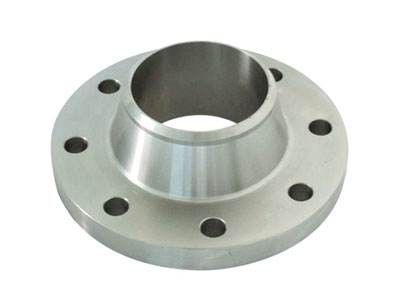

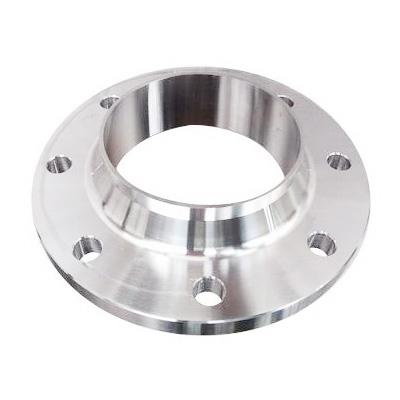

不銹鋼法蘭標準：

　　規格：1/2″～80″(DN10-DN5000)

　　壓力等級：0.25Mpa ～250Mpa(150Lb ～2500Lb)

　　常用標準：

　　國標：GB9112-88(GB9113·1-88～GB9123·36-88)

　　美標：ANSI B16.5 ，ANSI 16.47 Class150、300、600、900、1500(WN、SO、BL、TH、LJ、SW)

　　日標：JIS 5K、10K、16K、20K(PL、SO、BL)

　　德標：DIN2527、2543、2545、2566、2572、2573、2576、2631、2632、2633、2634、2638

　　(PL、SO、WN、BL、TH)

　　不銹鋼法蘭的標記

　　a.標準號:

　　各種類型管法蘭均以本標準的標準號統一標記:HG20592

　　b.不銹鋼法蘭類型型代號按表5.0.1的規定。

　　螺紋法蘭采用按GBT7306規定的錐管螺紋時,標記為“Th(Rc)”或“Th(Rp)”。

　　螺紋法蘭采用按GB/T12716規定的錐管螺紋時,標記為“Th(NPT)”;

　　螺紋法蘭如未標記螺紋代號,則為Rp(GB/T7306.1)。

　　c.不銹鋼法蘭公稱通徑DN(mm)與適用鋼管外徑系列:

　　整體法蘭、法蘭蓋、襯里法蘭蓋、螺紋法蘭,適用鋼管外徑系列的標記可省略;

　　適用于國際通用系列鋼管(俗稱英制管)的法蘭,適用鋼管外徑系列的標記可省略;

　　適用于國內沿用系列鋼管(俗稱公制管)的法蘭,標記為“DN(B)”。

　　d.不銹鋼法蘭公稱壓力PN,MPa。

　　e.密封面型式代號按表6.0.1的規定,突面法蘭如車制密紋水線,則標記為“RF(A)”

　　f.應由用戶提供的鋼管壁厚。

　　帶頸對焊法蘭、對焊環松套法蘭應標注鋼管壁厚。

　　g材料牌號。

　　h.其它。采用與本標準系列規定不致的要求或附加要求,如密封面的表面粗糙度等
